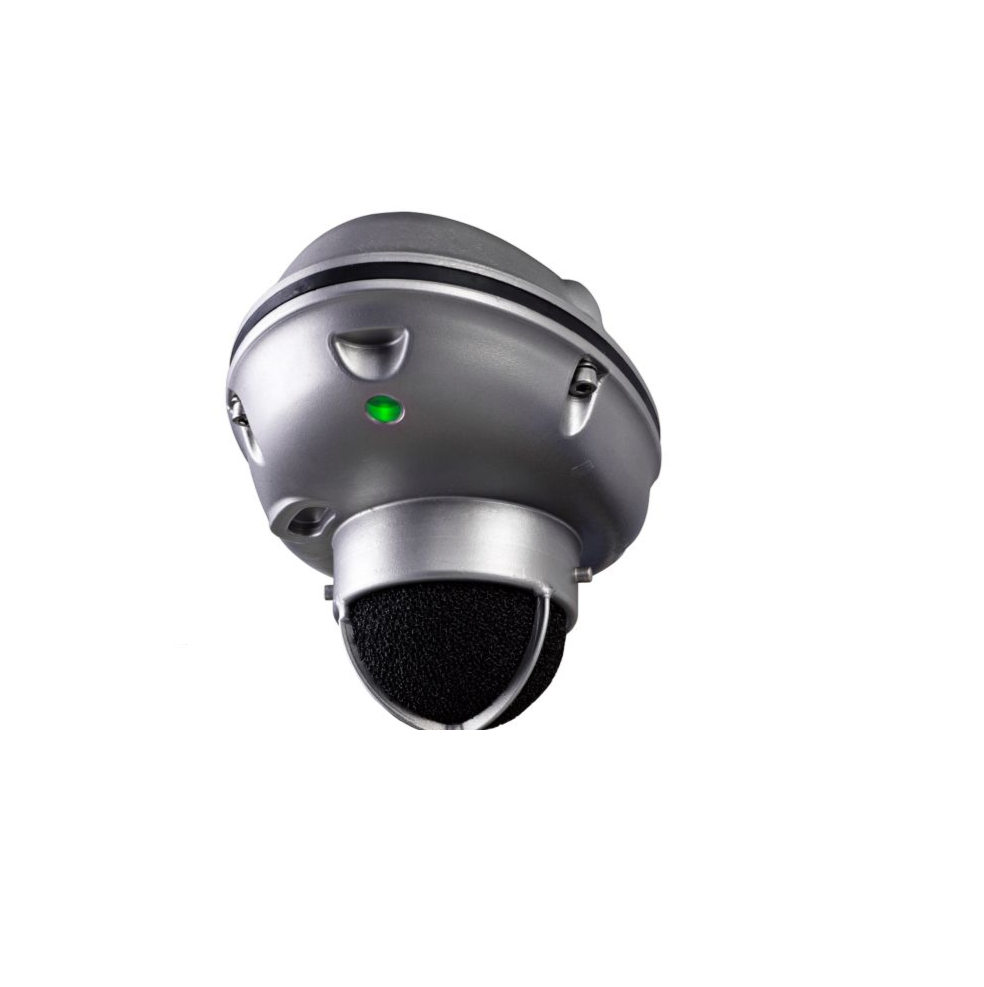

El Surveyor es un detector ultrasónico de fugas de gas diseñado para la detección de escapes en sistemas de alta presión. A diferencia de los detectores basados en concentración de gas, el equipo detecta el ultrasonido generado por la fuga, permitiendo identificar pérdidas en áreas abiertas o con alta ventilación donde los métodos convencionales pueden resultar menos efectivos.
Principio de funcionamiento
El detector monitorea las emisiones ultrasónicas producidas por la liberación de gas a presión.
Características del método:
- Detección independiente de la concentración de gas.
- No depende de la dirección del viento.
- No se ve afectado por la dilución del gas.
- No depende de la dirección de la fuga.
- Respuesta directa a la fuente de emisión.
El sistema incorpora filtros electrónicos que eliminan señales por debajo de 25 kHz, reduciendo interferencias causadas por ruido audible y ultrasonido de baja frecuencia.
Características principales
- Micrófono de acero inoxidable para detección instantánea de fugas.
- Cobertura de hasta 20 metros de radio.
- Amplio rango dinámico de medición.
- Carcasa de acero inoxidable AISI 316L.
- Diseño intrínsecamente seguro.
- Bajo requerimiento de mantenimiento.
- Escasas necesidades de calibración.
- Indicador LED local de estado.
- Salidas estándar de la industria mediante señal analógica y relés.
Aplicaciones
- Instalaciones offshore y onshore de petróleo y gas.
- FPSO (Floating Production Storage and Offloading).
- Estaciones compresoras y de medición de gas.
- Instalaciones de almacenamiento subterráneo de gas.
- Plantas petroquímicas.
- Instalaciones de almacenamiento de hidrógeno.
- Trenes de GNL y GTL.
- Plantas de regasificación de GNL.
- Centrales eléctricas con turbinas de gas.
- Refinerías.
Especificaciones de detección
- Tipo de detector: ultrasónico (acústico).
- Rango de frecuencias: 25 kHz a 70 kHz.
- Rango dinámico: 44 a 104 dB SPL.
- Tiempo de respuesta: instantáneo.
Cobertura de detección
Ambientes de bajo ruido (< 64 dB)
- Radio de 20 m para fugas de 0,1 kg/s.
- Radio de 12 m para fugas de 0,03 kg/s.
Ambientes de ruido moderado (< 74 dB)
- Radio de 12 m para fugas de 0,1 kg/s.
- Radio de 8 m para fugas de 0,03 kg/s.
Ambientes de alto ruido (< 84 dB)
- Radio de 8 m para fugas de 0,1 kg/s.
- Radio de 4 m para fugas de 0,03 kg/s.
Especificaciones ambientales
- Temperatura de operación: −40 °C a +75 °C.
- Humedad relativa: 0 a 100 %.
- Protección ambiental: IP66.
Especificaciones mecánicas
- Carcasa: acero inoxidable AISI 316L.
- Dimensiones: 182 × 145 mm.
- Peso: 2,24 kg.
- Soporte de montaje en acero inoxidable.
- Entradas para conducto: M20 × 1,5.
Especificaciones eléctricas
- Alimentación: 13 a 28 VDC.
- Consumo mínimo: 744 mW.
Salida analógica
- 0 mA: sin alimentación o bajo voltaje.
- 3 mA: detector inhibido.
- 4 a 20 mA: rango de medición correspondiente a 44-104 dB.
Relés
Configurables por el usuario:
- Opción 1: relé de alarma.
- Opción 2: relé de error o falla.
Cableado
- Distancia máxima de cable a 24 VDC y 40 Ω:
Certificaciones y clasificaciones
- ATEX: II 2G Ex ia IIC T4.
- IECEx: Ex ia IIC T4.
- Certificación IEC 61508.
- SIL 1 en aplicaciones simples.
- SIL 2 en aplicaciones con lógica de votación y redundancia.
- Protección intrínseca para áreas peligrosas.
Accesorios disponibles
- Unidad portátil de prueba y calibración.
- Kit de tornillería y arandelas de sellado.
- Soporte de montaje de 45°.
El Surveyor está diseñado para la detección temprana de fugas de gases presurizados mediante tecnología ultrasónica, ofreciendo cobertura amplia, inmunidad a condiciones de ventilación y capacidad de operación en entornos industriales severos.
