Controlador y medidor másico Real-Time serie GF135

Enviar a WhatsApp

Descripción del Producto

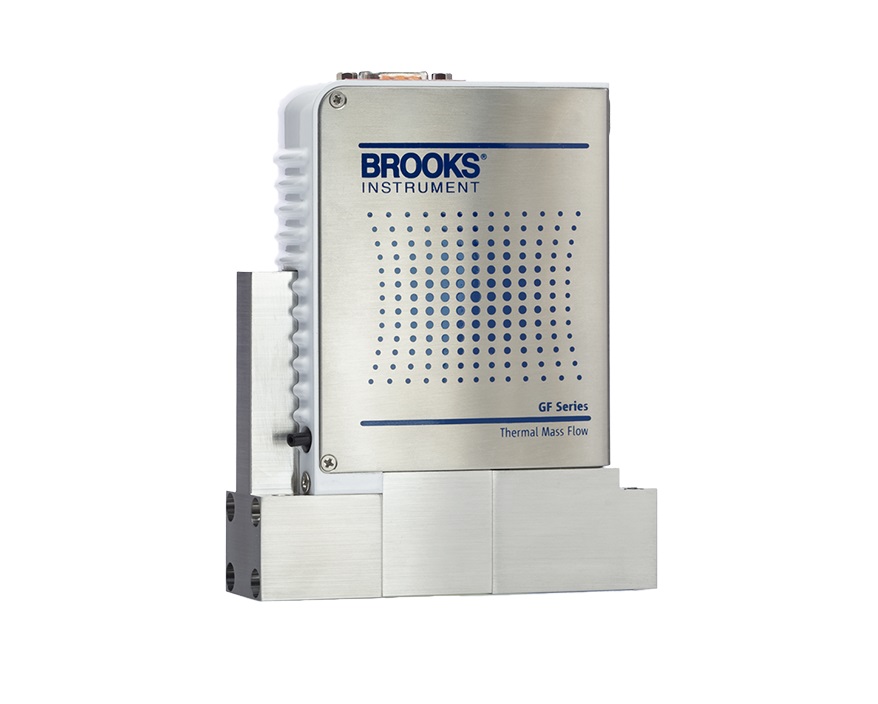

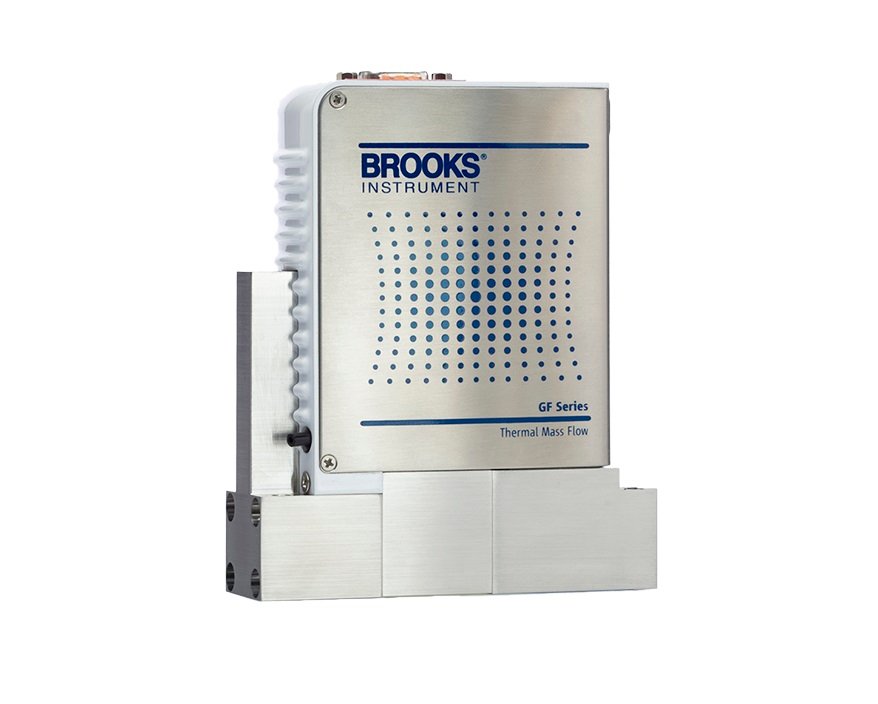

El GF135 es un controlador de caudal másico digital desarrollado para aplicaciones de semiconductores, grabado (etch), películas delgadas y procesos avanzados de gases. Combina tecnología de control de flujo de alta precisión con funciones de detección de error de flujo en tiempo real, diagnóstico avanzado y compensación de transientes de presión.

Características principales

  • Controlador de caudal másico con insensibilidad a transientes de presión (PTI).
  • Diagnóstico avanzado mediante tecnología Rate of Decay (ROD).
  • Detección de errores de flujo en tiempo real.
  • Seguimiento de estabilidad del sensor.
  • Monitoreo de fugas internas de válvula.
  • Tiempo de estabilización ultrarrápido.
  • Amplio rango dinámico de control.
  • Comunicación analógica y digital.
  • Compatible con instalaciones existentes mediante conexiones VCR o surface mount.

Detección de errores de flujo en tiempo real

El sistema incorpora tecnología ROD que permite detectar durante la operación:

  • Obstrucción del sensor.
  • Obstrucción del restrictor o bypass.
  • Deriva del sensor.
  • Fugas internas de válvula.
  • Desplazamiento del cero.
  • Variaciones reales de caudal.

El sistema genera una línea base durante la puesta en marcha y compara continuamente el comportamiento del controlador con esa referencia.

Las funciones de diagnóstico permiten:

  • Corrección automática de errores si está habilitada.
  • Registro histórico de datos durante un año.
  • Seguimiento de tendencia de fugas y deriva.
  • Mantenimiento predictivo.

Tecnología PTI (Pressure Transient Insensitive)

El GF135 utiliza una tercera generación de compensación frente a variaciones de presión de entrada.

Características:

  • Compensación activa de perturbaciones de presión.
  • Algoritmo patentado de control.
  • Respuesta rápida frente a fluctuaciones dinámicas.
  • Mejora del control de procesos de grabado y deposición.
  • Menor sensibilidad a cambios de presión aguas arriba.

Sensor de medición

El sensor térmico incorpora:

  • Diseño mejorado de bajo ruido.
  • Compensación térmica integrada.
  • Empaquetado isotérmico.
  • Electrónica de acondicionamiento integrada.
  • Tubo sensor de Hastelloy C-22 resistente a la corrosión.
  • Optimización para gases con tendencia a descomposición térmica.

Desempeño metrológico

Rangos de caudal

  • Desde 3 sccm hasta 5 slm equivalentes de N₂.

Exactitud

  • ±1 % del setpoint entre 10 % y 100 % del fondo de escala.
  • ±1 % del setpoint más ±0,04 % del fondo de escala entre 2 % y 10 % del fondo de escala.

Repetibilidad

  • Menor que ±0,15 % del setpoint.

Tiempo de estabilización

  • Menor a 300 ms para rangos hasta 860 sccm N₂.
  • Menor a 400 ms para rangos entre 861 y 5000 sccm N₂.

Insensibilidad a presión

  • Variación inferior al 1 % del setpoint ante perturbaciones de hasta 5 psi/s.

Rango de control

  • 1 % a 100 % del fondo de escala.

Cierre de válvula

  • Menor a 0,5 % del fondo de escala en N₂.

Estabilidad de cero

  • Menor a ±0,5 % del fondo de escala por año.

Coeficiente térmico

  • Span: 0,05 % del setpoint por °C.
  • Cero: 0,005 % del fondo de escala por °C.

Desempeño ROD

Sensibilidad térmica

  • ±0,04 % del setpoint por °C.

Sensibilidad a presión

  • ±0,04 % del fondo de escala por psi.

Mínima variación detectable

  • Deriva de cero: ±0,02 % del fondo de escala respecto de la línea base.

Detección de fuga de válvula

  • +0,1 % del fondo de escala.

Repetibilidad

  • ±0,3 % del setpoint.
  • Para SiCl₄: ±0,5 % del setpoint entre 5 % y 100 % del rango hasta 100 sccm.

Gases compatibles

  • N₂.
  • O₂.
  • Ar.
  • H₂.
  • SF₆.
  • NH₃.
  • CO₂.
  • Cl₂.
  • HBr.
  • NF₃.
  • CF₄.
  • CH₄.
  • CH₃F.
  • CH₂F₂.
  • SiCl₄.
  • C₄F₆-q.
  • C₄F₈.
  • N₂O.
  • CHF₃.
  • SiH₂Cl₂.
  • He.
  • SiH₄.
  • BCl₃.
  • SiHCl₃.

Condiciones operativas

Temperatura de operación

  • 10 °C a 50 °C.

Presión diferencial

  • 3 a 860 sccm: 7 a 45 psid.
  • 861 a 5000 sccm: 10 a 45 psid.

Presión máxima de operación

  • 100 psia.

Presión neumática de accionamiento

  • 43,5 a 72,5 psia.

Integridad de fugas

  • 1 × 10⁻¹⁰ atm·cc/s de helio.

Construcción mecánica

Materiales mojados

  • Acero inoxidable 316L VIM/VAR.
  • Acero inoxidable 316L.
  • Acero inoxidable 304.
  • Hastelloy C-22.
  • Aleación KM-45.

Acabado superficial

  • 4 μin Ra (0,1 μm Ra).

Configuración de válvula

  • Normalmente cerrada.

Diagnósticos y alarmas

Indicadores disponibles:

  • Estado general del MFC.
  • Estado de red.

Alarmas supervisadas:

  • Salida de sensor.
  • Salida de válvula.
  • Sobretemperatura.
  • Variaciones de alimentación.
  • Interrupción de comunicación.
  • Deriva de sensor.
  • Error de flujo.
  • Fuga de válvula.

Interfaz de usuario

  • Pantalla LCD integrada y orientable electrónicamente.
  • Visualización local de:
    • Caudal (%).
    • Temperatura (°C).
    • Presión (psia o kPa).
    • Dirección de red.
  • Resolución de lectura: 0,1 unidades.
  • Distancia de visualización aproximada: 3 metros.
  • Botón de ajuste de cero para mantenimiento.

Comunicaciones

Interfaces disponibles

  • Analógica 0-5 VDC.
  • RS-485.
  • DeviceNet.

Conectores

  • Analógico/RS-485: conector D-sub de 9 pines.
  • DeviceNet: conector M12 de 5 pines.
  • Puerto de servicio RS-485 mediante jack de 2,5 mm.

Alimentación eléctrica

Versiones DeviceNet

  • 11 a 25 VDC.
  • 545 mA máximo a 11 VDC.
  • 250 mA máximo a 24 VDC.

Versiones analógicas/RS-485

  • ±15 VDC ±10 %.
  • Opción +24 VDC ±10 %.
  • Consumo máximo: 6 W.

Cumplimientos normativos

  • EMC conforme EN 61326.
  • FCC Part 15.
  • Directiva RoHS 2011/65/EU.
  • Reglamento REACH EC 1907/2006.

El GF135 está orientado a aplicaciones críticas de control de gases de proceso, proporcionando alta precisión, diagnóstico continuo del estado del controlador y capacidades avanzadas de detección de desviaciones de flujo durante la operación.
