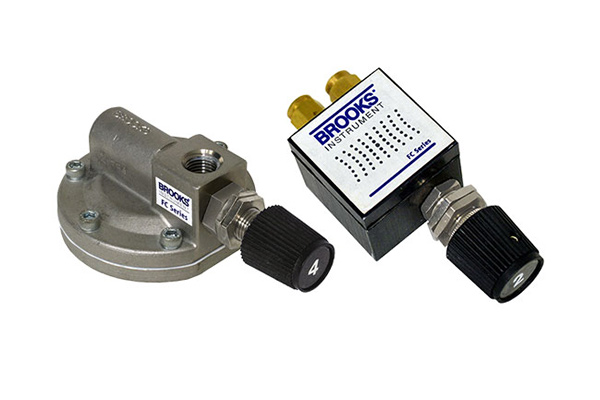

La Serie FC de controladores de flujo está diseñada para mantener un caudal constante de gases y líquidos mediante la regulación automática de la presión diferencial a través de una válvula manual integrada. El funcionamiento se basa en un diafragma que compensa las variaciones de presión de entrada o salida, ajustando una válvula de control interna para mantener un flujo estable.
Modelos disponibles
FC 8744
- Diseñado para ajuste y control preciso de bajos caudales de gases y líquidos.
- Aplicaciones con presión variable aguas abajo.
Serie FC 8800
- Diseñada para mantener caudales constantes con presión variable aguas arriba.
- Apta para gases y líquidos.
Serie FC 8900
- Diseñada para mantener caudales constantes con presión variable aguas abajo.
- Apta para gases y líquidos.
Características principales
- Control de flujo para aplicaciones de alta presión y bajo caudal.
- Montaje integral con rotámetros para reducir espacio de instalación.
- Válvulas de alta resolución para ajuste preciso del caudal.
- Amplia variedad de materiales de construcción para compatibilidad química.
- Diseño adecuado para aplicaciones industriales exigentes.
Rangos de caudal
Agua
- Hasta 480 GPH (1820 L/h).
Aire
- Hasta 2130 SCFH (56.000 Ln/h).
Presión y temperatura
- Presión máxima de trabajo: hasta 1000 psig (69 bar).
- Temperatura mínima de operación: −40 °C.
- Temperatura máxima dependiente del modelo y materiales seleccionados.
- Diferencial de presión según configuración y tamaño del controlador.
Materiales de construcción
Cuerpo del controlador
- Acero inoxidable 316.
- Latón.
- Aluminio (disponible únicamente para FC 8744).
Diafragmas
O-rings
- Viton®.
- Buna-N.
- Kalrez®.
- Kalrez®/Teflón®.
- EPR.
Las opciones de sellado dependen de la versión seleccionada y del material del cuerpo.
Válvulas disponibles
Cartucho de acero inoxidable 316
- Bajo caudal.
- Caudal medio.
- Alto caudal.
Válvulas NRS de acero inoxidable 316
- Versiones tamaño 1 a tamaño 6.
Válvula de aguja de alto caudal
- Para aplicaciones con mayores requerimientos de flujo.
Conexiones de proceso
Opciones disponibles:
- 1/8″ FNPT.
- 1/4″ FNPT.
- Compresión para tubo de 1/8″.
- Compresión para tubo de 1/4″.
- Manguera de 1/4″ diámetro interno.
- 3/4″ FNPT.
- Conexión integral 5/16″-24 UNF.
Versiones de aplicación
La serie permite configuraciones para:
- Uso general.
- Alta presión de operación.
- Alto caudal.
- Muy alto caudal.
- Control preciso.
- Control de muy alta precisión para bajas presiones.
Filtros
Opciones disponibles:
- Sin filtro.
- Filtro en la entrada.
- Filtros en entrada y salida.
Certificaciones y documentación
Disponibles según configuración:
- Certificación NACE MR-01-75 para cuerpos de acero inoxidable.
- Certificado de materiales EN 10204-2.2.
- Certificado de materiales EN 10204-3.1.
Limpieza especial
Opciones de suministro:
- Limpieza estándar.
- Desengrase y limpieza para servicio con oxígeno.
Aplicaciones
Los controladores Serie FC están orientados al control de caudal de líquidos y gases en procesos industriales donde se requiere mantener condiciones de flujo estables frente a variaciones de presión, combinando precisión de regulación, alta capacidad de configuración y compatibilidad con diversos fluidos y condiciones operativas.
