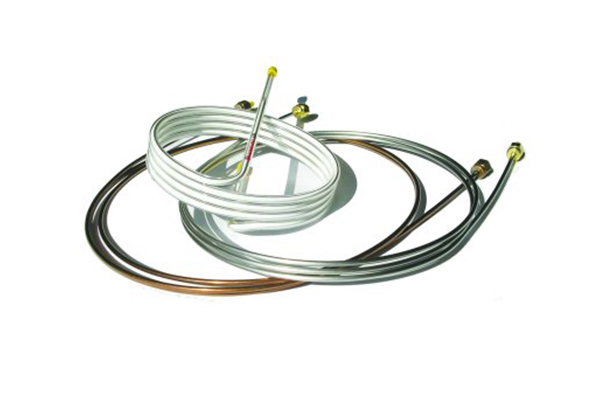

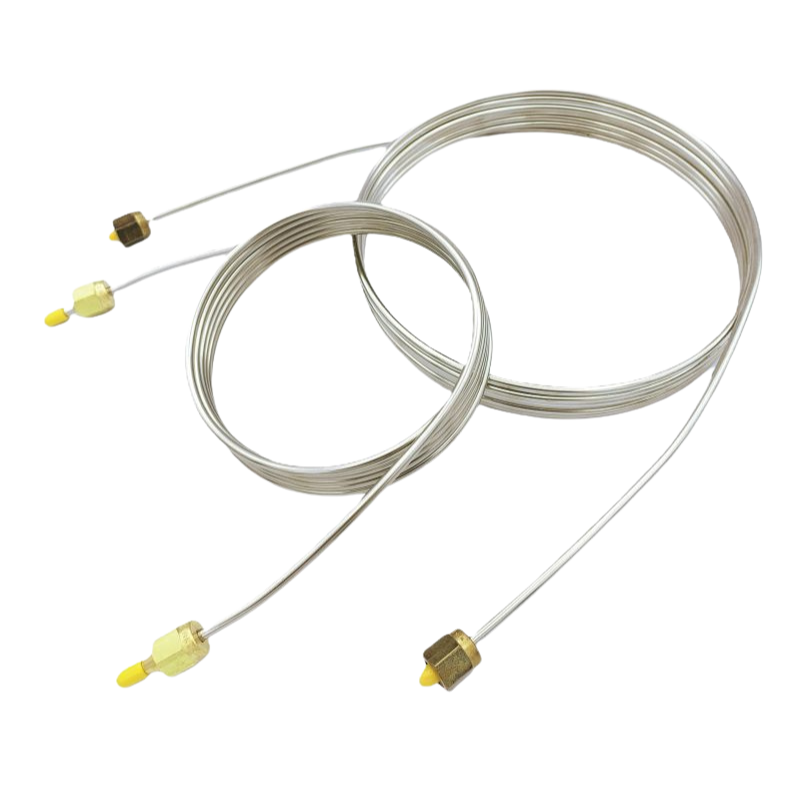

Columnas empacadas

Las columnas empaquetadas son columnas para cromatografía de gases (GC) que utilizan materiales de relleno sólidos o soportes recubiertos con fases estacionarias. Se caracterizan por su elevada capacidad de carga de muestra y su versatilidad para una amplia variedad de aplicaciones analíticas.

Características generales

• Utilizadas en cromatografía de gases desde hace más de 50 años.
• Alta capacidad de carga sobre la columna.
• Amplia disponibilidad de soportes sólidos y fases estacionarias.
• Aptas para análisis de gases permanentes, solventes, hidrocarburos y compuestos volátiles.
• Disponibles en versiones convencionales y microempaquetadas.

Materiales de tubería disponibles

Acero inoxidable

• Diámetros externos:
  • 1/4″.
  • 1/8″.
• Diámetros internos:
  • 2 mm.
  • 3 mm.
  • 4 mm.

Sulfinert

• Diámetro externo:
  • 1/4″.
  • 1/8″.
• Diámetros internos:
  • 2 mm.
  • 5,2 mm.

Microcolumnas

• Diámetro externo:
  • 1/16″.
• Diámetros internos:
  • 0,53 mm.
  • 0,75 mm.
  • 1,00 mm.

Otros materiales

• Níquel.
• Teflón.
• Cobre.

Configuración de suministro

Las columnas pueden entregarse:

• Sin acondicionar.
• Preacondicionadas.
• Acondicionadas y verificadas mediante ensayo cromatográfico.

Soportes sólidos disponibles

Soportes silíceos

Silcoport® Chromosorb® WHP

• Tierra silícea tratada.
• Código USP: S1A.

Silcoport® WBW

• Tierra silícea tratada, lavada con ácido y base.
• Código USP: S1AB.

Chromosorb® PAW / PAW-DMCS

• Ladrillo refractario triturado.
• Lavado con ácido.
• Puede estar silanizado.
• Código USP: S1C.

Chromosorb® W NAW

• Tierra silícea sin tratamiento.

Polímeros porosos

Chromosorb® 101

• Copolímero estireno-divinilbenceno.
• Área superficial <50 m²/g.
• Tamaño medio de poro: 0,3-0,4 mm.
• Código USP: S2.

Hayesep® Q / Porapak® Q

• Área superficial: 500-600 m²/g.
• Tamaño medio de poro: 0,0075 mm.
• Código USP: S3.

Hayesep® R / Porapak® R

• Estireno-divinilbenceno con grupos aromáticos oxigenados y nitrogenados.
• Área superficial: 400-600 m²/g.
• Tamaño medio de poro: 0,0076 mm.
• Código USP: S4.

Chromosorb® 102 / Porapak® P / Hayesep® P

• Área superficial: 250-350 m²/g.
• Tamaño medio de poro: 0,0091 mm.
• Código USP: S6.

Hayesep® S / Porapak® S

• Copolímero de 4-vinilpiridina y estireno-divinilbenceno.
• Código USP: S8.

Hayesep® C

• Copolímero altamente reticulado de acrilonitrilo y divinilbenceno.
• Código USP: S10.

Soportes carbonosos

Carbopack® C / CarboBlack® C

• Carbón grafitizado.
• Área superficial: 12 m²/g.
• Código USP: S7.

Carbopack® B / CarboBlack® B

• Carbón grafitizado.
• Área superficial: 100 m²/g.
• Código USP: S12.

Carbopack® B 3 % SP-1500

• Carbón grafitizado modificado.
• Área superficial: 100 m²/g.
• Código USP: S11.

Otros soportes

Chromosorb® T

• Polímero fluorado de tetrafluoroetileno.
• Tamaño de partícula 40-60 mesh.
• Código USP: S5.

Tenax® TA

• Polímero poroso basado en óxido de 2,6-difenil-p-fenileno.
• Código USP: S9.

Fases estacionarias disponibles

Fases no polares

OV-101

• Fluido metílico.
• USP G1.
• Límite térmico: 20-350 °C.

OV-1

• Goma de metilsilicona.
• USP G2.
• Límite térmico: 100-350 °C.

SE-30

• Fase de metilsilicona.
• USP G2.
• Límite térmico: 75-300 °C.

SP-2100

• Silicona metílica.
• USP G1.
• Límite térmico: 0-350 °C.

Polaridad intermedia

OV-17

• 50 % fenilo.
• USP G3.
• Límite térmico: 20-350 °C.

OV-25

• 75 % fenilo.
• USP G17.
• Límite térmico: 300 °C.

SE-52

• 5 % fenilo.
• USP G27.
• Límite térmico: 50-300 °C.

SE-54

• 5 % fenilo.
• 1 % vinilo.
• USP G36.
• Límite térmico: 50-300 °C.

OV-210

• 50 % trifluoropropilo.
• USP G6.
• Límite térmico: 20-275 °C.

Alta polaridad

Silar® 10C

• 100 % cianopropilsilicona.
• USP G5.
• Límite térmico: 50-250 °C.

Silar® 9CP

• 90 % cianopropilfenil silicona.
• USP G8.
• Límite térmico: 50-250 °C.

Silar® 5CP

• 50 % cianopropilfenil silicona.
• USP G7.
• Límite térmico: 50-250 °C.

SP-2330

• 80 % biscianopropil.
• 20 % cianopropilfenil.
• USP G8.
• Límite térmico: 25-275 °C.

SP-2340

• Polibiscianopropilsiloxano.
• USP G5.
• Límite térmico: 25-275 °C.

Fases basadas en polietilenglicol

Carbowax 1000

• USP G14.
• Límite térmico: 40-150 °C.

Carbowax 3350

• USP G15.
• Límite térmico: 60-200 °C.

Carbowax 20M

• USP G16.
• Límite térmico: 60-225 °C.

Carbowax 20M-TPA

• USP G25.
• Límite térmico: 60-250 °C.

Fases especiales

FFAP

• USP G35.
• Límite térmico: 50-250 °C.

Dexsil 300 GC

• USP G33.
• Límite térmico: 50-400 °C.

UCON LB-1800-X

• Polialquilenglicol.
• USP G18.
• Límite térmico: 200 °C.

TCEP

• 1,2,3-Tris-(2-cianoetoxi)propano.
• Límite térmico: 20-180 °C.

Aplicaciones destacadas

Gases permanentes

Utilizadas para separación de:

• Hidrógeno.
• Metano.
• Oxígeno.
• Nitrógeno.
• Monóxido de carbono.
• Dióxido de carbono.

Solventes y alcoholes

Adecuadas para:

• Alcoholes.
• Ésteres.
• Cetonas.
• Aldehídos.
• Ácidos orgánicos.

Hidrocarburos

Utilizadas para:

• Gasolinas.
• Combustibles.
• Derivados del petróleo.
• Hidrocarburos ligeros y pesados.

Aplicaciones farmacopéicas

Disponibilidad de fases compatibles con códigos USP:

• G1.
• G2.
• G3.
• G5.
• G6.
• G7.
• G8.
• G14.
• G15.
• G16.
• G17.
• G18.
• G19.
• G20.
• G21.
• G23.
• G24.
• G25.
• G27.
• G31.
• G33.
• G35.
• G36.
• G39.
• G40.

Características destacadas

• Elevada capacidad de carga.
• Gran variedad de fases estacionarias.
• Amplia compatibilidad con métodos USP.
• Disponibilidad de configuraciones personalizadas.
• Opciones de microcolumnas para menor consumo de gas y mayor eficiencia.
• Fabricación en distintos materiales para aplicaciones convencionales o de alta exigencia química.
