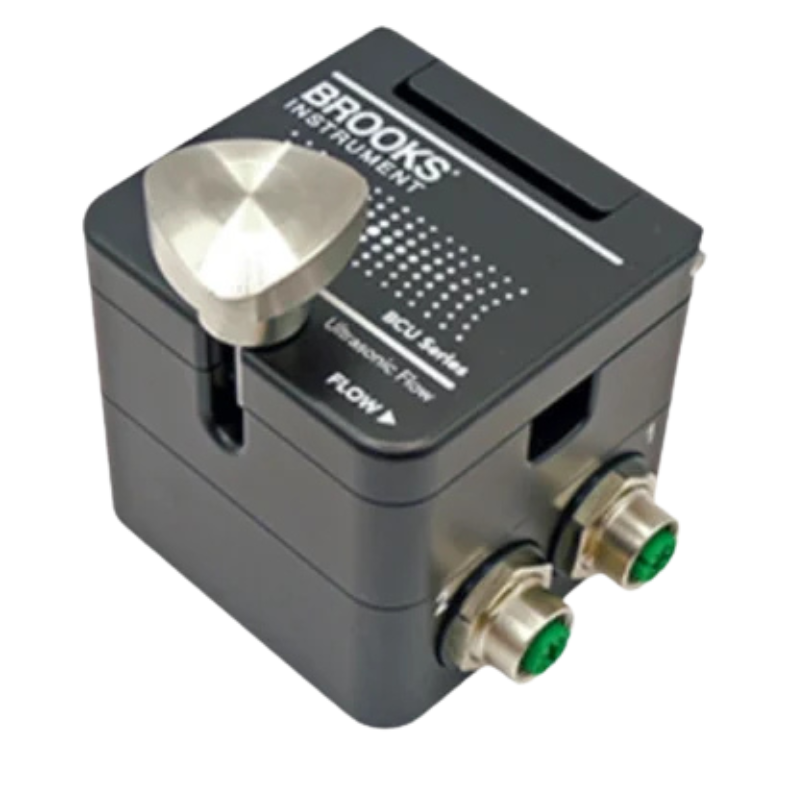

La serie BCU de Brooks Instrument está compuesta por medidores de caudal ultrasónicos tipo clamp-on para líquidos, diseñados especialmente para aplicaciones de bioprocesamiento tanto en etapas upstream como downstream. Su diseño no invasivo permite medir el caudal sin contacto directo con el fluido de proceso, reduciendo riesgos de contaminación y simplificando tareas de validación y limpieza.
Características principales
- Diseño clamp-on no invasivo.
- Medición ultrasónica de flujo en tiempo real.
- Ausencia de partes móviles o consumibles.
- Calibración de fábrica con posibilidad de calibración en campo.
- Comunicación nativa EtherNet/IP.
- Alarmas, diagnósticos y tendencias integradas.
- Interfaz web incorporada para configuración y mantenimiento.
- Tamaño compacto para fácil integración en equipos y sistemas automatizados.
Aplicaciones
El equipo está orientado a procesos biotecnológicos y farmacéuticos, incluyendo:
- Preparación de medios.
- Sistemas de perfusión.
- Cromatografía.
- Procesos de llenado final.
- Skids automatizados y plataformas de control industrial.
Beneficios operativos
- Eliminación del riesgo de contaminación del producto.
- Menor necesidad de mantenimiento.
- Reducción del costo total de propiedad.
- Integración directa con PLC y sistemas SCADA.
- Diagnóstico predictivo para minimizar tiempos de parada.
- Puesta en marcha y configuración simplificadas.
Rangos de medición
El caudal máximo depende del diámetro exterior de la tubería:
| Diámetro exterior del tubo | Rango de caudal |
|---|
| 1/4″ | 0 a 1.000 ml/min |
| 3/8″ | 0 a 4.000 ml/min |
| 1/2″ | 0 a 5.000 ml/min |
| 3/4″ | 0 a 15.000 ml/min |
| 1-3/8″ | 0 a 80.000 ml/min |
Exactitud
La precisión nominal es de ±1 % de la lectura, con límites mínimos de error que varían según el tamaño del tubo:
- 1/4″: ±1,5 ml/min para caudales bajos.
- 3/8″: ±3 ml/min.
- 1/2″: ±5 ml/min.
- 3/4″: ±10 ml/min.
- 1-3/8″: ±60 ml/min.
La exactitud puede verse influenciada por factores como el material del tubo, variaciones dimensionales, temperatura, propiedades del fluido y condiciones de montaje.
Desempeño
- Estabilidad del cero: deriva máxima de 0,2 % de escala completa por año.
- Coeficiente térmico:
- Cero: menor a 0,05 % FS por °C.
- Span: menor a 0,1 % del setpoint por °C.
- La orientación física del equipo no afecta la medición siempre que el conducto esté completamente lleno de líquido.
Materiales del sensor:
- Canal de medición: ABS.
- Carcasa: aluminio anodizado y poliamida.
- Conectores M8/M12: latón niquelado.
Materiales de tubería recomendados:
- Silicona.
- TPE.
- Tygon.
- PE flexible.
Dimensiones y protección
- Dimensiones generales: 66 × 66 × 66 mm.
- Protección ambiental: IP66.
- Resistencia total al polvo y a chorros de agua de alta presión.
Especificaciones eléctricas
- Alimentación: 13,5 a 27 Vcc.
- Conector de alimentación: M8 de 5 pines.
- Comunicación digital mediante dos puertos Ethernet/IP con conectores M12 de 4 pines.
- Interfaz web integrada para configuración, comunicaciones y diagnóstico.
La serie está disponible para los siguientes diámetros exteriores:
- 1/4″ (6,4 mm).
- 3/8″ (9,5 mm).
- 1/2″ (12,7 mm).
- 3/4″ (19,1 mm).
- 1-3/8″ (34,9 mm).
También se suministra una tabla de compatibilidad con mangueras Masterflex y Watson-Marlow utilizadas comúnmente en aplicaciones biotecnológicas.
Accesorios disponibles
Cables de alimentación:
Cables de comunicación:
- 2 m.
- 3 m.
- 8 m.
- 15 m.
- 23 m.
- 30 m.
Kit de montaje:
- Placa de montaje.
- Tornillos M4 para fijación.
Configuración del código de modelo
El sistema de codificación permite seleccionar:
- Tamaño de línea.
- Tipo de comunicación digital.
- Material de la carcasa.
- Caudal de escala completa calibrado.
- Tipo de calibración.
- Paquete de diagnósticos.
- Certificaciones de calidad.
- Requisitos especiales del cliente.
Las certificaciones disponibles incluyen certificado de calibración estándar, trazabilidad NIST, certificado de conformidad o combinaciones de estos documentos.
