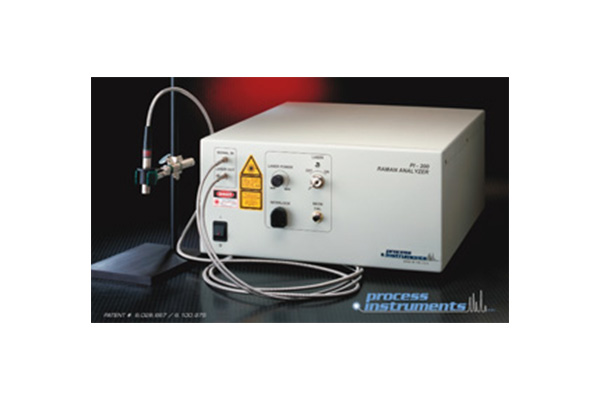

Analizador de Laboratorio Raman PI-200

El PI-200-L es un analizador Raman de laboratorio desarrollado para aplicaciones de control de calidad (QA/QC), desarrollo de métodos analíticos y generación de modelos de calibración para procesos industriales. Utiliza espectroscopía Raman mediante sonda de fibra óptica y puede configurarse con un muestreador automático para operación desatendida.

Principio de medición

La tecnología Raman se basa en la dispersión inelástica de la luz generada por un láser en la región visible o infrarroja cercana.

Características del método:

• Obtención de una huella química específica de cada compuesto.
• Detección basada en vibraciones moleculares.
• Técnica no destructiva.
• No requiere preparación de muestra.
• Adecuada para líquidos y soluciones acuosas.
• Capacidad para diferenciar compuestos con igual composición elemental pero distinta estructura molecular.
• Baja susceptibilidad a interferencias debido a menor cantidad de bandas espectrales.

Características principales

• Diseñado para aplicaciones de laboratorio y desarrollo de modelos quimiométricos.
• Posibilidad de transferir modelos analíticos a analizadores de proceso.
• Muestreador automático opcional para análisis automatizado.
• Plataforma optimizada para bajas concentraciones de detección.
• Compatibilidad con software SOLO y GRAMS.
• Garantía estándar de 2 años.
• Incluye servicios de modelado y capacitación durante el primer año.

Sistema óptico

Espectrógrafo

• Apertura: f/2.0.
• Distancia focal: 135 mm.
• Resolución:
  • Aproximadamente 4 cm⁻¹ con excitación a 785 nm.
• Ópticas antirreflejo y corregidas para aberraciones.
• Control térmico del espectrógrafo:
  • Aproximadamente 33 °C.
• Curvatura de imagen en el plano de salida:
  • Menor a 0,5 píxel en toda la altura del CCD.
• Cobertura espectral ajustable:
  • Aproximadamente 250 a 2650 cm⁻¹.

Rejilla de difracción

• 1200 líneas/mm.

Detector

• Cámara CCD:
  • Andor 1024 × 127 píxeles.
• Tamaño de píxel:
  • 26 μm.
• CCD retroiluminado (back illuminated).
• CCD deep depleted para mayor eficiencia cuántica en NIR.
• Refrigeración termoeléctrica de 4 etapas.
• Temperatura de operación:
  • Menor a -82 °C.

Láser

• Longitud de onda estándar:
  • 785 nm.
• Longitudes de onda alternativas disponibles bajo pedido.
• Potencia:
  • Superior a 450 mW.
• Precisión de longitud de onda:
  • ±0,1 nm.
• Estabilidad:
  • Deriva inferior a 0,011 cm⁻¹ por mes.
• Vida útil esperada:
  • Superior a 4 años.

Sistema de calibración

• Calibración automática del eje X y eje Y.
• Calibración automática multipunto mediante lámpara de neón.
• Seguimiento automático de longitud de onda.
• Normalización mediante fuente de luz blanca de amplio espectro.
• Estabilidad del sistema:
  • Aproximadamente 0,010 cm⁻¹ por mes.

Sonda Raman

• Filtrado Rayleigh:
  • 10⁻⁸.
• Acoplamiento por fibra óptica con arreglo de rendija:
  • 100 μm × 3,3 mm.
• Longitud de la sonda:
  • 5 m.
• Fibra de excitación:
  • 200 μm.
• Fibra de recolección:
  • 400 μm.
• Distancia focal:
  • 5 mm.

Prestaciones analíticas

• Capacidad de detección inferior a 100 ppm para determinados compuestos.
• En aplicaciones específicas puede alcanzar detección en niveles de un solo dígito de ppm.
• Predicción simultánea de múltiples parámetros mediante quimiometría.

Muestreo automático

Auto-sampler para líquidos

• Capacidad para:
  • 42 muestras.
• Operación automática y desatendida.

Accesorio para GLP

• Permite conectar cilindros o bombas de muestra presurizadas.
• Diseñado para análisis de muestras líquidas bajo presión.

Comunicaciones y salidas

• TCP-IP.
• Modbus serial.
• Señales analógicas:
  • 4-20 mA.

Requerimientos eléctricos

• Consumo:
  • 4 A.

Certificaciones

• Certificación CE.
• Certificación CDRH para el láser.

Requisitos informáticos

• PC o notebook con sistema operativo Windows.

Aplicaciones

• Monitoreo de gas natural.
• Monitoreo de crudo.
• Monitoreo de GLP.
• Unidades atmosféricas de refinería.
• Isomerización de naftas livianas.
• Control de reformado catalítico.
• Monitoreo de aromáticos.
• Monitoreo de benceno.
• Monitoreo de paraxileno.
• Procesos FCC.
• Alquilación.
• Seguimiento de reacciones.
• Fraccionamiento de gases ligeros.
• Mezclas de gasolina.
• Combustibles de aviación.
• Diésel.
• Hidrocraqueo.
• Monitoreo de sulfatos.
• Procesos de inyección de agua.
