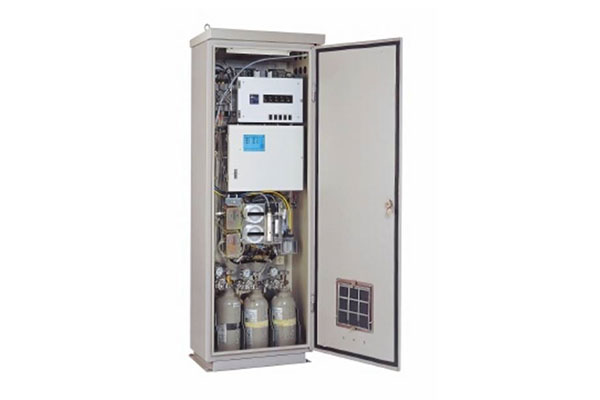

Analizador de gases de chimenea modelo ENDA-5000

El ENDA-5000 es un sistema de análisis continuo de gases de combustión diseñado para la medición simultánea de hasta cinco componentes. Está orientado al monitoreo de emisiones en calderas, centrales eléctricas, incineradores, hornos de vidrio, plantas de ácido sulfúrico e instalaciones siderúrgicas.

Componentes medibles

• Óxidos de nitrógeno (NOx)
• Dióxido de azufre (SO₂)
• Monóxido de carbono (CO)
• Dióxido de carbono (CO₂)
• Oxígeno (O₂)

Principios de medición

Características generales

• Medición continua y simultánea de hasta 5 componentes.
• Tecnología Cross-Flow Modulation para mejorar la estabilidad del punto cero y reducir la deriva.
• Pantalla táctil LCD para operación y diagnóstico.
• Corrección automática de interferencias entre gases.
• Corrección automática de CO₂ durante la medición de NOx.
• Compensación de interferencias por humedad en mediciones de NOx y SO₂.
• Corrección automática programable.
• Calibración automática integrada.
• Capacidad de generar hasta 12 señales de salida independientes.

Rangos de medición estándar

NOx

• 200 a 5.000 ppm

SO₂

• 200 a 5.000 ppm

CO

• 200 a 5.000 ppm

CO₂

• 5 a 25 % vol.

O₂

• 10 a 25 % vol.

Prestaciones analíticas

Repetibilidad

• ±0,5 % del fondo de escala.
• ±1,0 % del fondo de escala para rangos opcionales y medición de O₂.

Linealidad

• ±1,0 % del fondo de escala.

Deriva de cero

• ±1,0 % del fondo de escala por semana.
• ±2,0 % para rangos opcionales y medición de O₂.

Deriva de span

• ±2,0 % del fondo de escala por semana.

Interferencias

• Menor o igual a ±2,0 % del fondo de escala.

Tiempo de respuesta

• Menor a 60 segundos (Td + T90).
• Para SO₂: hasta 240 segundos.

Tecnología Cross-Flow Modulation

• Alternancia secuencial entre gas de muestra y gas de referencia dentro de una única celda de medición.
• No requiere ajuste de trayectorias ópticas.
• Punto cero altamente estable.
• Limpieza continua de la celda de medición.
• Reducción de deriva de span.
• Menor necesidad de mantenimiento.

Medición de oxígeno

• Método magnetoneumático.
• El gas de muestra no entra en contacto directo con el detector.
• Utiliza aire ambiente como gas portador.
• No requiere cilindros de gas portador.
• Mayor estabilidad a largo plazo y menor mantenimiento.

Sistema de muestreo

• Muestreo extractivo en seco mediante enfriador eléctrico.
• Caudal de muestra:
  • 2,5 a 3,0 L/min.
• Tubo de entrada:
  • PTFE Ø8/6 mm.
• Control automático de presión mediante regulador y bomba.
• Presión de muestra:
  • ±4,9 kPa.

Condiciones de gas de muestra

• Temperatura máxima:
  • 250 °C.
• Concentración de polvo:
  • ≤ 0,1 g/Nm³.

Composición de referencia:

• NO ≤ 500 ppm.
• NO₂ ≤ 15 ppm.
• SO₂ ≤ 1000 ppm.
• SO₃ ≤ 50 ppm.
• CO ≤ 200 ppm.
• CO₂ ≤ 15 % vol.
• H₂O ≤ 20 % vol.

Sistema de acondicionamiento de muestra

Incluye distintas configuraciones según la aplicación:

• Filtros primarios.
• Separadores de condensado.
• Enfriadores eléctricos.
• Convertidor NO₂ → NO de baja temperatura (180 °C).
• Captadores de niebla.
• Scrubber de NH₃.
• Scrubber de Cl₂.
• Paneles de soplado (blowback) para gases con alta carga de partículas.

Corrección automática

• Corrección seca.
• Corrección automática configurable.
• Intervalo estándar:
  • 7 días.
• Ajustable entre:
  • 1 y 99 días.

Salidas

Analógicas

• 4-20 mA DC (estándar).
• Opcionales:
  • 0-16 mA.
  • 0-1 V.
  • 1-5 V.
• Hasta 12 canales de salida.

Contactos

• Alarmas de análisis.
• Advertencias.
• Información de rango.
• Estado de calibración.
• Estado de mantenimiento.
• Funciones de purga.

Capacidad de contactos:

• 30 VDC, 1 A.
• 250 VAC, 1 A.

Condiciones ambientales

• Temperatura:
  • -5 a 40 °C.
• Humedad relativa:
  • Hasta 90 % sin condensación.
• Vibraciones:
  • Menores a 0,3 m/s².
• Instalación exterior independiente.

Alimentación eléctrica

• 85 a 115 VAC.
• 50/60 Hz seleccionable.

Consumo eléctrico

• Equipo principal:
  • Aproximadamente 800 VA.
• Línea calefaccionada de 30 m:
  • +1100 VA.
• Calefactor de bandeja:
  • +300 VA.

Construcción

Materiales en contacto con la muestra:

• Acero inoxidable SUS-316.
• Acero inoxidable SUS-304.
• PTFE.
• Polipropileno.
• Polietileno.
• PVC.
• PVDF.
• Vidrio.
• Fluoroelastómeros.

Dimensiones y peso

Gabinete 3 cilindros

• 600 × 1770 × 300 mm.
• Peso aproximado: 180 kg.

Gabinete 6 cilindros

• 600 × 1770 × 500 mm.
• Peso aproximado: 200 kg.

Aplicaciones

• Centrales termoeléctricas.
• Calderas industriales.
• Incineradores de residuos.
• Plantas siderúrgicas.
• Hornos de vidrio.
• Plantas de ácido sulfúrico.
• Sistemas CEMS de monitoreo continuo de emisiones.

Normativas

• EN 61326.
• EN 15267.
• EN 14181.
• Homologación metrológica de China 2006-C118.
• Sistemas de gestión ISO 9001, ISO 14001, OHSAS 18001 e ISO 22301.
